异型镜头包括Z型,ZL型,T型,L型等镜头
异型镜头包括Z型,ZL型,T型,L型等镜头等,这些都带有同轴光光源,当然也可以做成不带同轴光源的
|
Z型同轴光镜头 |
ZL型同轴光镜头 |
T型同轴光镜头 |
其它异型镜头 |
![](pic/Za.jpg) |
![](pic/ZLa.jpg) |
![](pic/Ta.jpg) |
![](pic/Ob.jpg) |
|

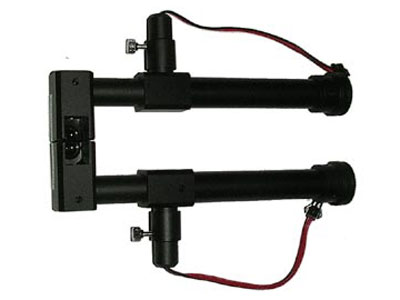

ZL型同轴光镜头,视场最大8mm,适用相机1/4'至1/2'
1.ZL型同轴光镜头,光路在二个垂直平面上二次90°反射,二支间距最近可到5mm.
2.CCD标准接口,适用CCD尺寸:2/3,1/1.8,1/2,1/3,1/4,1/6,最大支持芯片尺寸祥见下表;
3.同轴光照明,带LED同轴照明灯源,LED电源3V可调用户需自备;
4.可以为用户定制其它倍率及工作距的类似镜头。
![](pic/ZL-C.jpg) ![](pic/ZL-C1.jpg)
|
产品列表:
![](pic/TZL.gif)

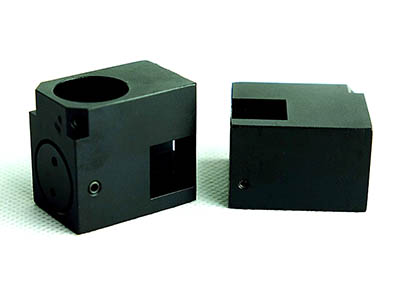

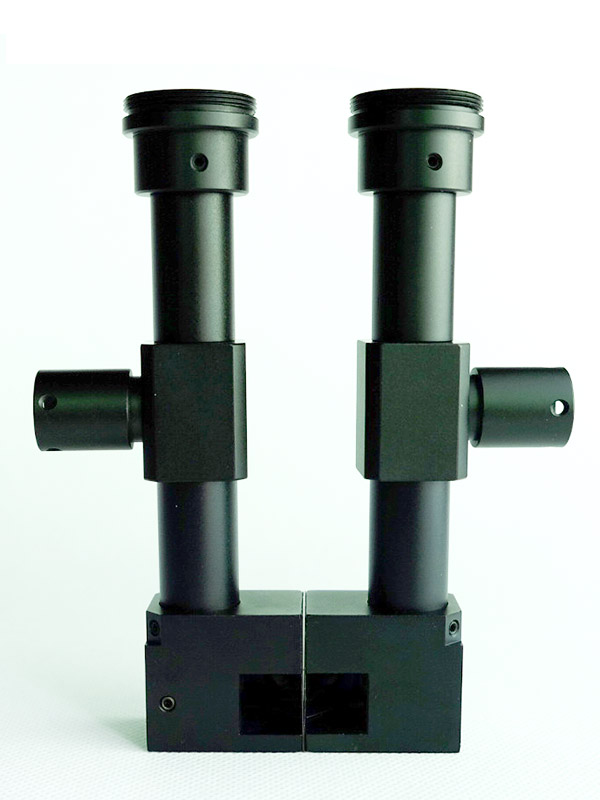

另一种形式就由外径16的直型镜头加一个ZL偏移器组成一种与ZL型一样功能的镜头,如下图所示:这样可以选择更多的I型镜头来满足更多的场合。
![](pic/ZL-p2.jpg) ![](pic/ZL-p.jpg) |
|
