异型镜头包括Z型，ZL型，T型，L型等镜头
异型镜头包括Z型，ZL型，T型，L型等镜头等，这些都带有同轴光光源,当然也可以做成不带同轴光源的
|
| Z型同轴光镜头 |
ZL型同轴光镜头 |
T型同轴光镜头 |
其它异型镜头 |
 |
 |
 |
 |
同轴光镜头，非同轴光镜头都可以加一个转向器让光路转折，
镜头外径28,26,22,20的同轴光镜及非同轴光镜头可接转向器的外形为28*28*28，光路90°转折。
镜头外径16,18的同轴光镜及非同轴光镜头可接转向器的外形为20*20，光路90°转折。
镜头外径16的同轴光镜及非同轴光镜头可接Z型转向器的外形为28*28*20，光路平移。
镜头外径16的同轴光镜及非同轴光镜头可接ZL型转向器的外形为28*28*20，光路在二个方向上各转90度.
二支间距最近可到稍微可按要求定制。一般3-10mm.
以下是部份产品例子。
|
同轴光镜头+光轴偏移器
 |
外径22镜头+转向器
|
外径26镜头+转向器
|
|
|
|
| 外径28镜头+转向器
|
外径20镜头+转向器
|
外径16镜头+转向器
|
|
|
|
| 外径16镜头+Z型光轴偏移器
|
外径16镜头+ZL型光轴偏移器
|
|
|
|

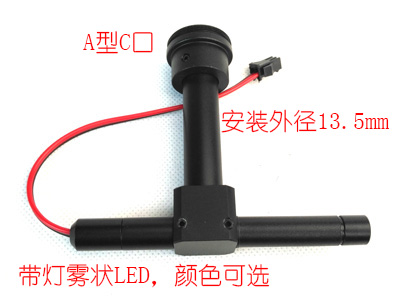

L型同轴光镜头，视场最大8mm，适用相机1/4'至1/2'
1.L型镜头，光路经过一次90度转向，按后部安装外径分13.5mm和18mm二种.
2.安装外径13.5mm的可以将二支镜头靠近到11mm使用;带LED灯源，颜色按要求定配。
3.安装外径20mm的可以将二支镜头靠近到20mm使用;提供8mm灯源接口或带灯。
4.CCD标准接口,适用CCD尺寸:2/3,1/1.8,1/2,1/3,1/4,1/6,最大支持芯片尺寸祥见下表;
5.同轴光照明,带LED同轴照明灯源，LED电源3V可调用户需自备;
6.可以为用户定制各种倍率及工作距的镜头。
|

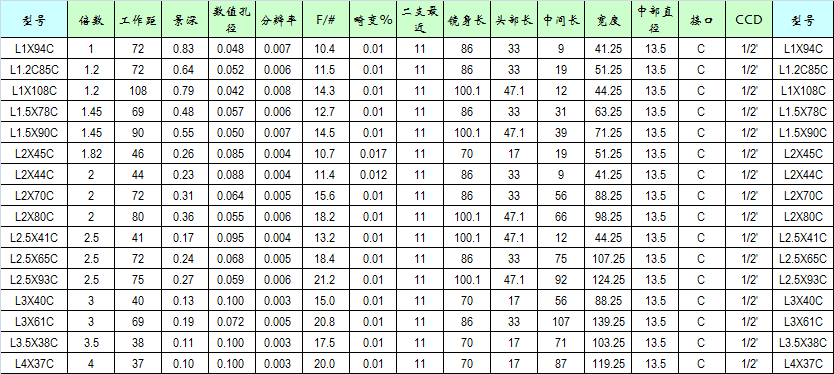

产品列表：
 |
|

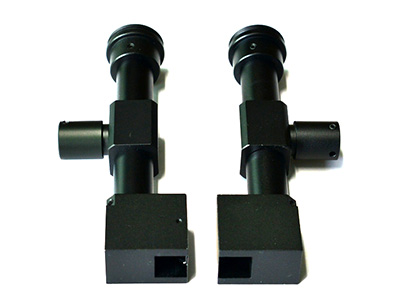

其它异型镜头，由一般镜头加转向器，偏移器等后所得到的镜头
| |
