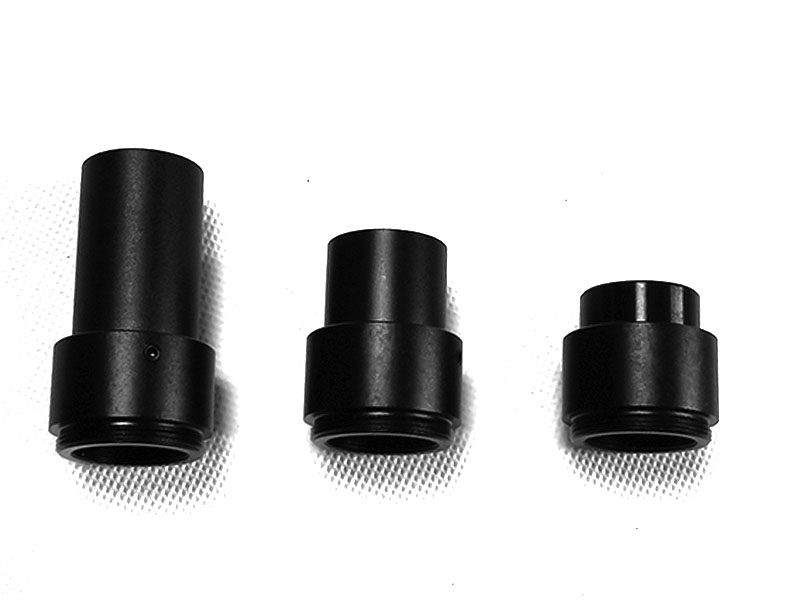

带同轴光可调焦CCD镜头

1.可调焦CCD镜头带有调焦圈,可以在使用时改变倍率或焦距,在调焦时放大率与工作距会相应变化,
2.提供同轴光照明接口(8MM或10MM)提供10MM接口的LED光源.电压2~3.5V,电流最大20mA 或65mA .
3.C标准接口,适用CCD尺寸:2/3,1/1.8,1/2,1/3,1/4,1/6,最大支持芯片尺寸祥见下表;
3.可以为用户定制其它倍率及工作距的类似镜头。
应用于机械设备视觉定位、 半导体检测、锡点检测、印刷对位检测、晶片及液晶显示检测以及类似用途。

产品列表说明:
产品按放大率从小到大排列,相同放大率按工作距从小到大排列。
外形图在最后一列,图中WD表示工作距。型号中I表示直型,接着是放大率,X后面是工作距,
A表示可调焦,C表示带同轴光接口。
有些镜头在调节中会改变焦距大小,有些只能调节成象焦点位置,当物距变化时,放大率也随之有少许变化。
型号 名义倍数 名义工作距 名义景深 数值孔径 分辨率 F/# 畸变 镜身长度 最小倍率 最大倍率 最大工作距 最小工作距 最大接收器 接口 图名
I1X180AC 1.00 180 1.43 0.028 0.012 17.9 0.14 92.90 0.65 1.4 260.0 155.0 1/1.8' C I1X180AC
I1.2X160AC 1.20 160 1.50 0.032 0.010 18.8 0.26 98.80 0.90 1.5 181.0 136.0 1/1.8' C I1.2X160AC
I1.5X160AC 1.50 160 1.50 0.032 0.010 23.4 0.13 102.60 1.20 2.0 187.0 138.0 2/3‘ C I1.5X160AC
I2X95AC 2.00 95 0.36 0.055 0.006 18.2 0.36 102.60 1.70 2.4 99.0 93.0 2/3‘ C I2X95AC
I2X150AC 2.00 150 0.57 0.035 0.010 28.6 0.13 132.60 1.60 2.6 166.0 131.0 2/3‘ C I2X150AC
I2X180AC22 2.00 180 0.59 0.034 0.010 29.4 0.10 124.10 1.50 2.4 195.0 155.0 2/3‘ C I2X180AC22
I2X180AC 2.00 180 0.59 0.034 0.010 29.4 0.10 124.10 1.40 2.7 228.0 150.0 2/3‘ C I2X180AC
I3X80AC 3.00 80 0.21 0.063 0.005 23.8 0.34 119.10 2.55 3.3 81.0 78.0 2/3‘ C I3X80AC
I3X120AC 3.00 120 0.30 0.045 0.007 33.3 0.09 132.60 2.30 3.5 134.0 115.0 2/3‘ C I3X120AC
I3.5X70AC 3.50 71 0.18 0.065 0.005 26.9 0.32 132.60 3.00 3.8 73.0 67.0 2/3‘ C I3.5X70AC
I4X68AC 4.00 68 0.15 0.067 0.005 29.9 0.30 141.10 3.70 4.6 74.0 66.0 2/3‘ C I4X68AC
