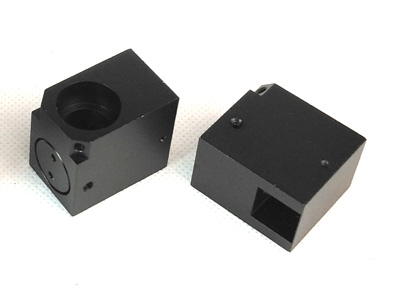

 Z型偏移器，可接外径16的镜头，型号：Z16P5/Z16P3
|
Z型偏移器，在同一平面内转二次90度，型号为Z16Pn;n表示光轴离边缘的距离，一般为5左右
Z16偏移器可以将I型镜头光轴平移一个约16-18的距离，新的光轴与原来光轴平行。
边缘距离n在二个靠在一起时需要考虑，可以按要求定制边距在3-6mm，装偏移器后物镜工作距将减少36mm左右。
偏移器接口孔径为16mm，深度8mm,偏移后光轴离最边上可按要求定制边距3-6mm,
偏转方向可按要求安装.产品适用于机器视觉中有特殊空间要求的系统。

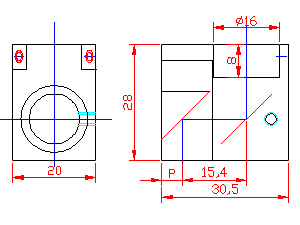

下图中左边是Z偏移器及尺寸图，右图是镜头装上偏移器的实物图。

|

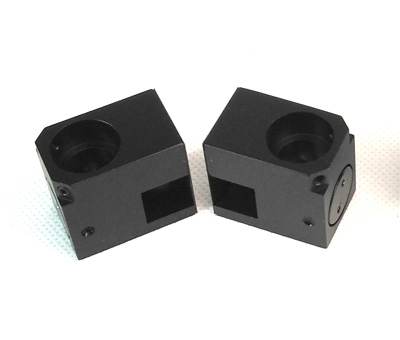

ZL型偏移器，可接外径16的镜头，型号：ZL16P5/LZ16P3
ZL型偏移器：ZL16P3 / ZL16P5
ZL偏移器：它在转向90度后又在相对垂直平面上转向90度.光轴偏移约16mm,新的光轴与原来光轴垂直。
边缘距离在二个靠在一起时需要考虑，可以按要求定制边距在3-6mm，装偏移器后物镜工作距将减少36mm左右。
偏移器接口孔径为16mm，深度8mm,偏移后光轴离最边上可按要求定制边距3-6mm,
偏转方向可按要求安装.产品适用于机器视觉中有特殊空间要求的系统。

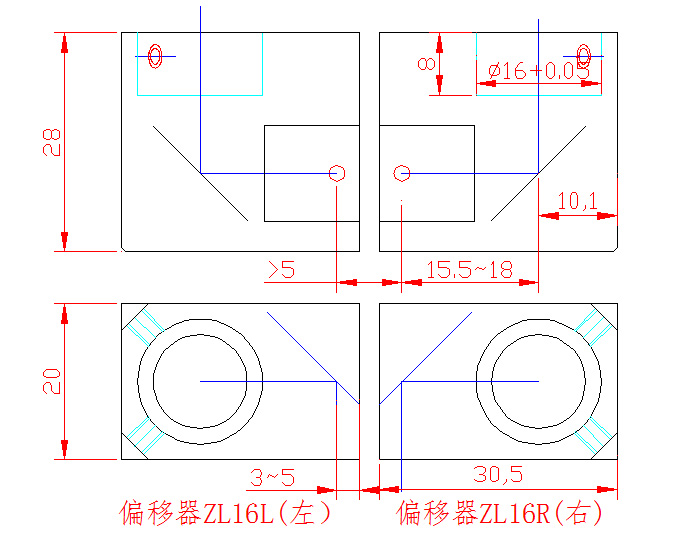

下图中左边是ZL偏移器及尺寸图，右图是镜头装上偏移器的实物图。

|
|
