双远心镜头，外径50，视场36，可变光栏，适用相机1/3.5'、1/2.5'、1/1.8'、2/3'、1'

1.采用双远心设计,CCD标准接口,适用CCD尺寸:1';2/3',1/1.8',1/2',1/2.5',1/3',1/4',等，最大支持芯片尺寸祥见下表;
2.可变光栏设计，不同孔径可调，适合不同分辨率与景深。镜头头部外径50安装外径为50,45或34mm
3.当相机C接口与感光芯片距离与标准值17.5有误差时，工作距会有变化，由此用户如果需要调整工作距，也可以改变C口17.5的数值以达到不同工作距的要求。本镜头也设计有工作距可调整方案，工作距可以按用户要求改变，
4.远心照明光源:JZ50DL :最大照明视场36mm 有1W白、蓝、红三种可供选择，带可调电源。

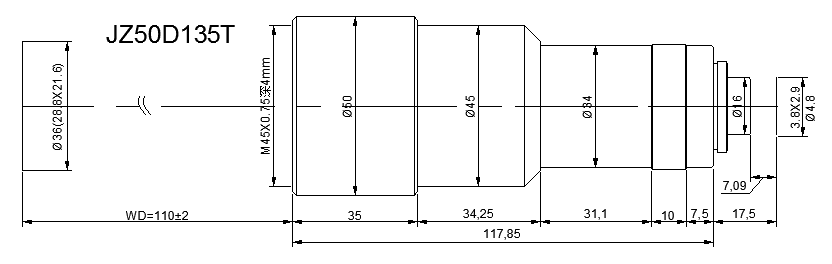

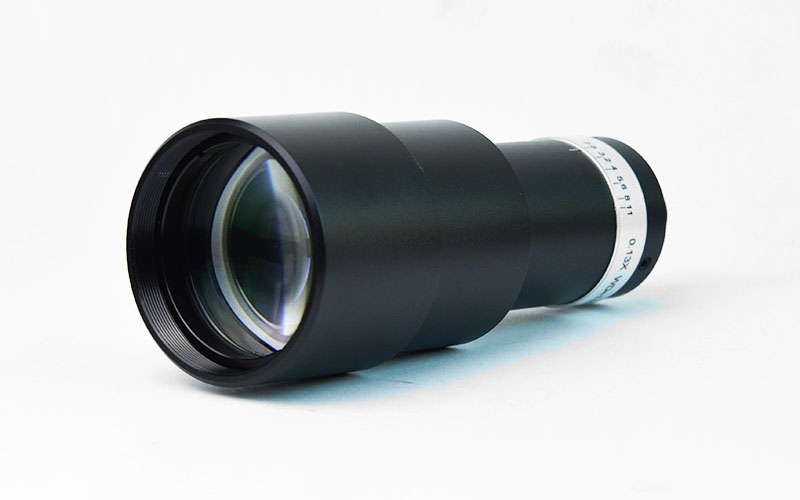

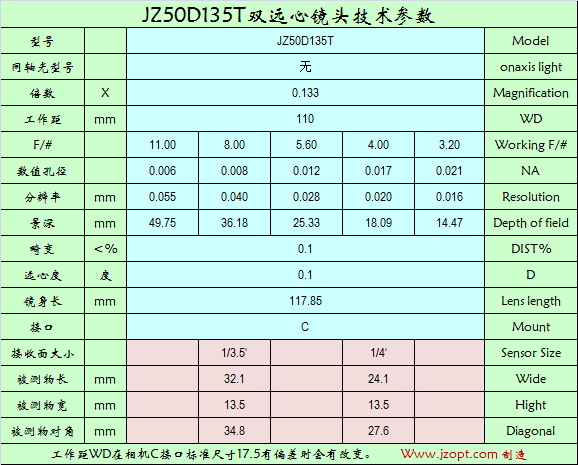

JZ50D135T 0.13X 1/3.5' 双远心镜头
JZ50D135T   /   JZ50D125T   /   JZ50D118T   /   JZ50D230T   /   JZ50D110T   /   JZ50DL

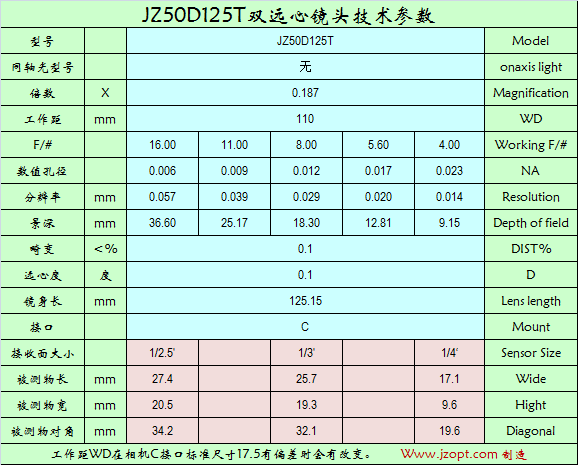

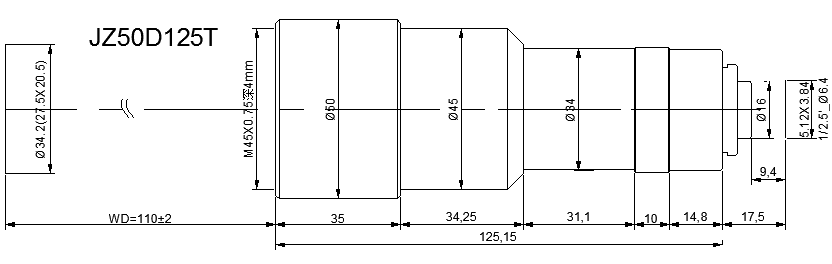

JZ50D125T 0.19X 1/2.5' 双远心镜头
JZ50D135T   /   JZ50D125T   /   JZ50D118T   /   JZ50D230T   /   JZ50D110T   /   JZ50DL

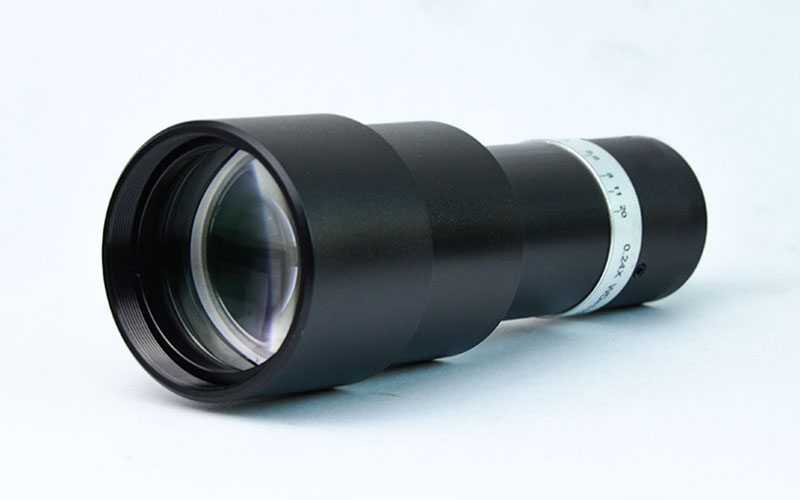

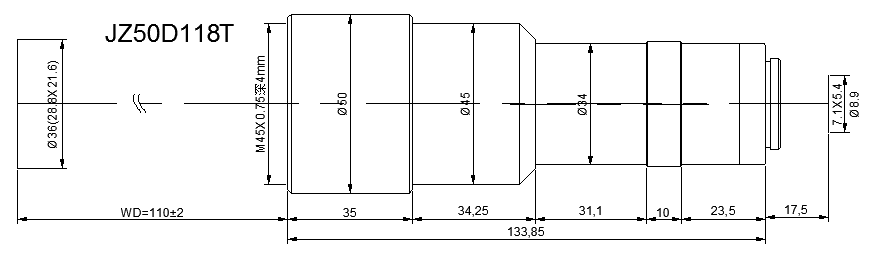

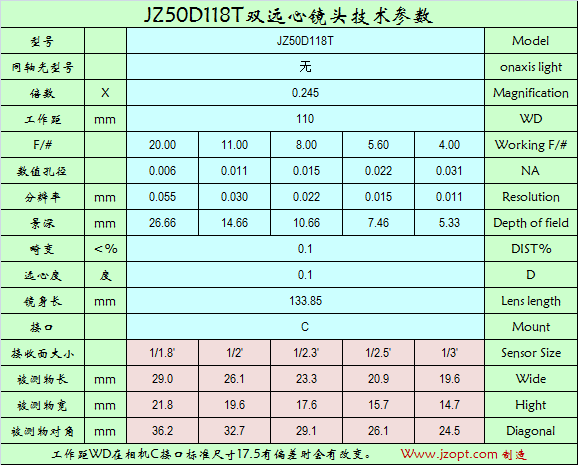

JZ50D118T 0.24X 1/1.8'双远心镜头
JZ50D135T   /   JZ50D125T   /   JZ50D118T   /   JZ50D230T   /   JZ50D110T   /   JZ50DL

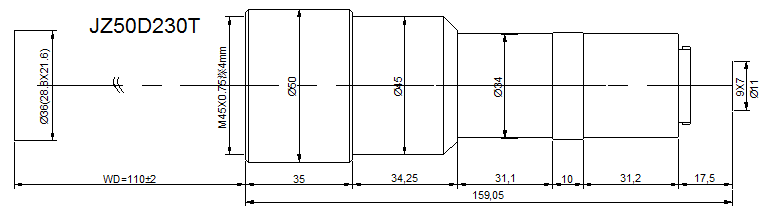

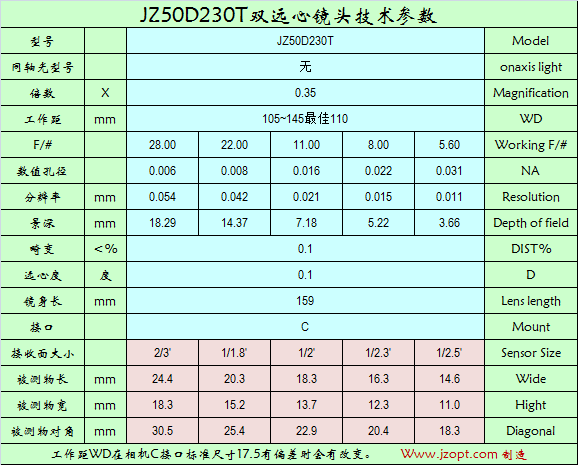

JZ50D230T 0.36X 2/3'双远心镜头
JZ50D135T   /   JZ50D125T   /   JZ50D118T   /   JZ50D230T   /   JZ50D110T   /   JZ50DL

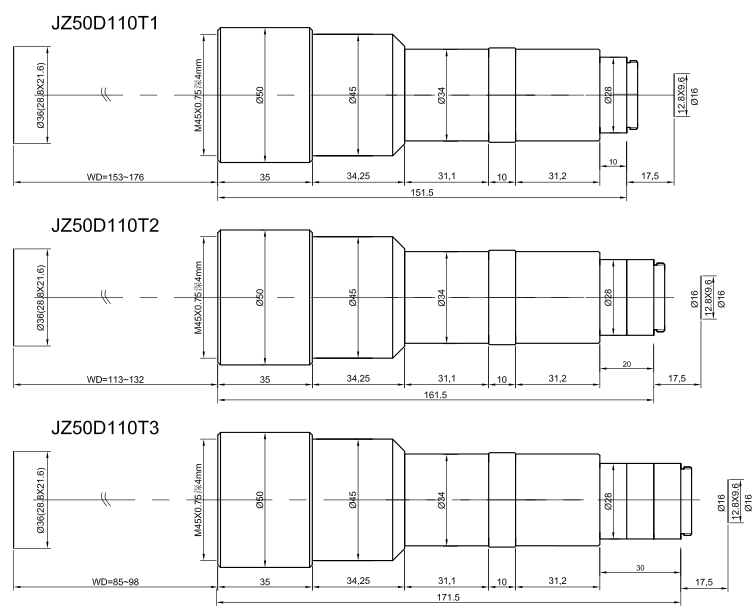

JZ50D110T 0.52X 1'双远心镜头
JZ50D135T   /   JZ50D125T   /   JZ50D118T   /   JZ50D230T   /   JZ50D110T   /   JZ50DL

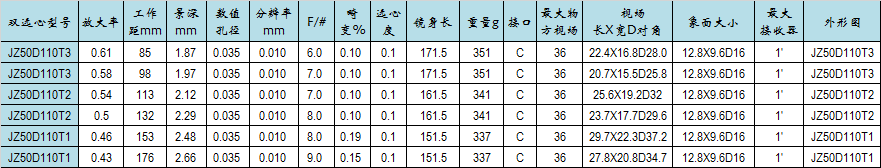

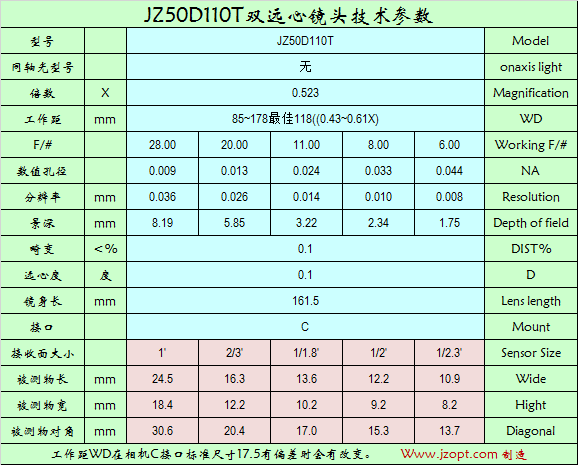

JZ50D110T对应三种规格，镜头工作距可以微调，工作距不一样时放大率等参数都有变化，具体范围，祥见下表


JZ50D135T   /   JZ50D125T   /   JZ50D118T   /   JZ50D230T   /   JZ50D110T   /   JZ50DL

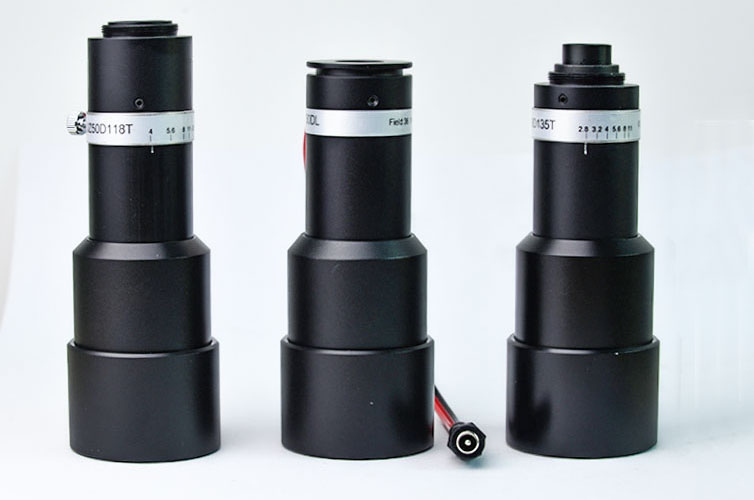

 JZ50DL 远心光源

JZ50DL :最大照明视场40mm 有1W白、蓝、红三种可供选择，带可调电源。
